Серия FTC-MG

Конденсационные котлы напольного типа

Техническая информация

Особенности и преимущества

Высокий КПД благодаря технологии кондиционирования Premix и стальной микрофакельной горелке с металловолокнистым покрытием,
Литой корпус теплообменника из алюминиево-магниевого силикатного сплава, который обеспечивает высокоэффективную теплопередачу и работу,
13 вариантов производительности от 830 кВт до 3 225 кВт для индивидуальных котлов, широкий диапазон тепловой мощности до 51 600 кВт при каскадной системе,
Возможность каскадного подключения до 16 котлов, включая 1 основной и 15 подчиненных котлов,
Экономия энергии за счет модуляции 5:1,
Простая в использовании ЖК панель с подсветкой,

Программирование графика работы на неделю и на день,
Составление программы нагрева в зависимости от зимнего и летнего сезона,
Работа на природном газе и LPG,
Благодаря компактной конструкции экономит используемую площадь при модернизации и планировании котельной,
Работа с низким уровнем шума,
Благодаря роликам в нижней части котла упрощает перемещение и транспортировку,
Экологически безопасные отопительные системы с низким уровнем эмиссии NOx и CO,
Простое техобслуживание.

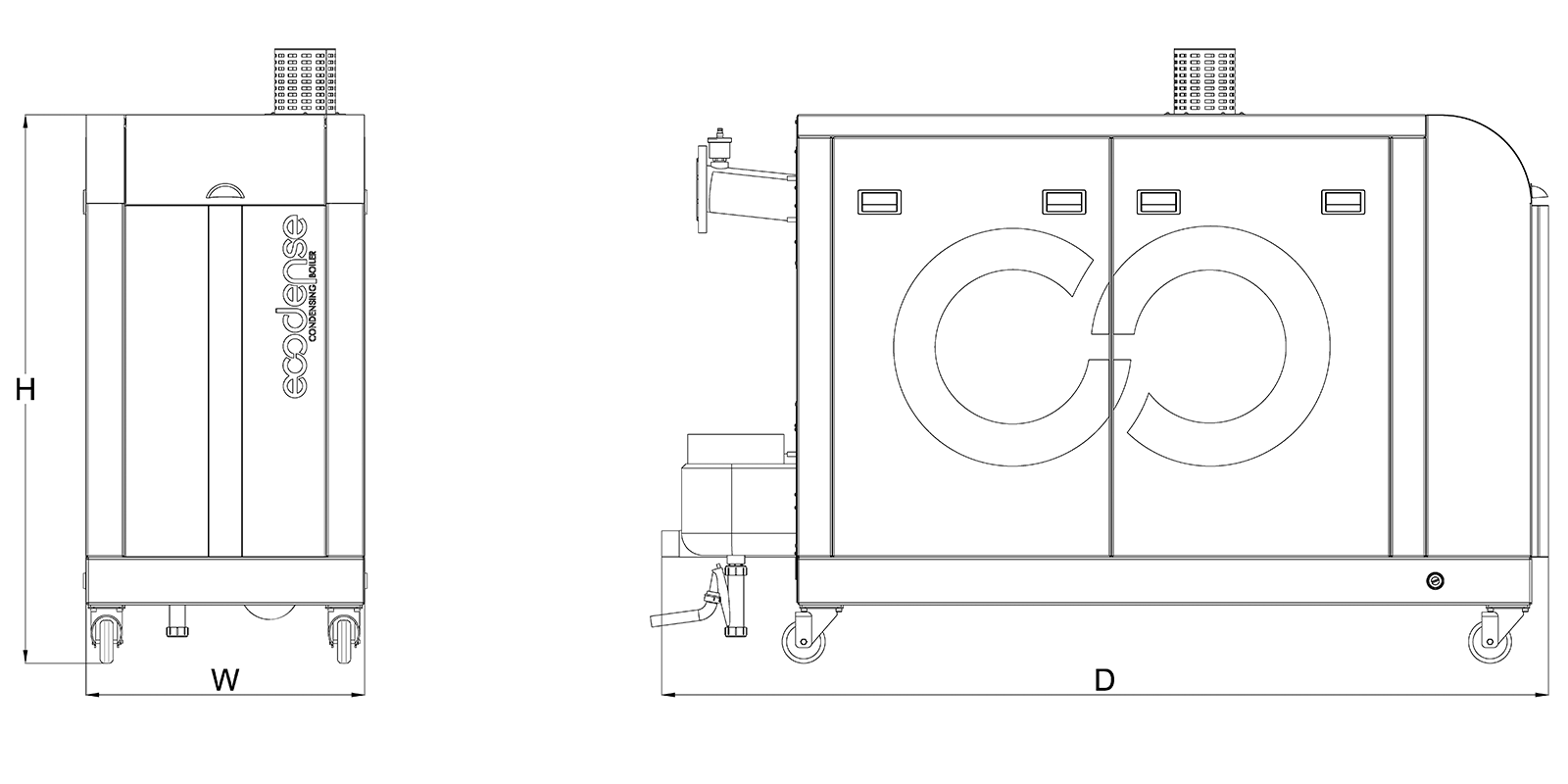

Габаритные размеры

МОДЕЛЬ	Вт (мм)	ЧАС (мм)	Д (мм)
FTC-MG5	900	1745	1870
FTC-MG6	900	1745	1870
FTC-MG7	900	1745	2070
FTC-MG8	900	1745	2170
FTC-MG10	900	1745	2270
FTC-MG12	900	1745	2370
FTC-MG14	900	1745	2470
FTC-MG16	900	1745	2570

Технические детали

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	Ед.изм.	FTC MG 5	FTC MG 6	FTC MG 7	FTC MG 8	FTC MG 9	FTC MG 10	FTC MG 11	FTC MG 12	FTC MG 13	FTC MG 14	FTC MG 15	FTC MG 16	FTC MG 17
Тепловая мощность
Максимальная тепловая мощность	кВт	800	1000	1200	1400	1600	1750	1900	2050	2200	2450	2700	2900	3100
Минимальная тепловая мощность	кВт	100	120	140	180	190	210	230	245	230	285	305	330	360
Максимальная тепловая мощность при отоплении (80°C / 60°C)	кВт	778	970	1170	1360	1560	1700	1850	1990	2140	2380	2620	2800	2990
Минимальная тепловая мощность при отоплении (80°C / 60°C)	кВт	96	115	134	173	183	202	221	236	223	274	293	317	346
Максимальная тепловая мощность при отоплении (50°C / 30°C)	кВт	830	1050	1260	1455	1680	1830	1990	2150	2335	2565	2820	3040	3225
Минимальная тепловая мощность при отоплении (50°C / 30°C)	кВт	107	128	150	192	204	225	247	263	248	306	327	354	385
КПД
КПД @ Рмакс. (80°C / 60°C)	%	97,3	97	97,5	97,1	97,5	97,1	97,37	97,1	97,3	97,1	97,0	96,6	96,5
КПД @ Pмин. (80°C / 60°C)	%	96	95,8	95,7	96,1	96,3	96,2	96,1	96,3	97	96,1	96,1	96,1	96,1
КПД @ Рмакс. (50°C / 30°C)	%	104	105	105	104	105	104,6	104,74	104,9	106,1	104,7	104,4	104,8	104
КПД @ Pмин. (50°C / 30°C)	%	107	106,7	107,1	106,7	107,4	107,1	107,39	107,3	107,8	107,4	107,2	107,3	107
КПД @ 30% (30°C)	%	108,4	108,2	108,7	108,1	108,5	108,6	108,7	108,4	108,5	108,8	108,5	108,7	108,5
Контур ГВС
Диапазон регулирования температуры при использовании внешнего бака ГВС	°C	10-65	10-65	10-65	10-65	10-65	10-65	10-65	10-65	10-65	10-65	10-65	10-65	10-65
Контур отопления
Максимальная температура воды для отопления	°C	85	85	85	85	85	85	85	85	85	85	85	85	85
Объем воды	L	54,2	65,9	77,6	89,3	101	112,7	124,4	136,1	159,5	182,9	196,6	206,3	216,7
Максимальное давление воды для отопления	бар	6	6	6	6	6	6	6	6	6	6	6	6	6
Минимальное давление воды для отопления	бар	1	1	1	1	1	1	1	1	1	1	1	1	1
Характеристики газа
Тип газа	-	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31
Давление газа на входе (G20)	мьар	20	20	20	20	20	20	20	20	20	20	20	20	20
Давление газа на входе (G31)	мбар	37	37	37	37	37	37	37	37	37	37	37	37	37
Расход газа при максимальной производительности	Нм³/ч	83,39	104,24	125,09	145,94	166,79	182,42	198,06	213,70	229,33	255,39	281,45	302,30	323,15
Minimum Kapasitedeki Gaz Tüketimi	Нм³/ч	10,42	12,51	14,59	18,76	19,81	21,89	23,98	25,54	23,98	29,71	31,79	34,40	37,53
Расход газа при минимальной производительности
Температура дымовых газов при максимальной нагрузке (80/60 °C)	°C	68,3	68,7	68,7	69,9	68,7	68,7	68,7	68,7	67,9	68,7	68,7	68,7	68,7
Температура дымовых газов при минимальной нагрузке(80/60 °C)	°C	59	57,7	57,7	56,4	57,7	57,7	57,7	57,7	57,8	57,6	57,7	57,7	57,7
Температура дымовых газов при максимальной нагрузке (50/30 °C)	°C	45,2	44,1	44,1	44,2	44,1	44,1	44,1	44,1	42,9	44,1	44,1	44,1	44,1
Температура дымовых газов при минимальной нагрузкеı (50/30 °C)	°C	30,6	30,2	30,2	30	30,2	30,2	30,2	30,2	30	30,2	30,2	30,2	30,2
Объемный расходы дымовых газов	кг/с	0,339	0,424	0,511	0,593	0,678	0,763	0,933	0,933	1,061	1,112	1,1915	1,271	1,3505
Класс NOx (EN 15502-1+A1)	-	6	6	6	6	6	6	6	6	6	6	6	6	6
Электрические характеристики
Электропитание	V / Hz	230/50	380/50	380/50	380/50	380/50	380/50	380/50	380/50	380/50	380/50	380/50	380/50	380/50
Потребление электроэнергии	W	1600	2000	2500	3200	3800	4400	5100	5800	6500	7200	8000	8800	9500
Класс защиты	IP	X4D	X4D	X4D	X4D	X4D	X4D	X4D	X4D	X4D	X4D	X4D	X4D	X4D
Характеристики подключений к системе
Диаметр соединительной трубы для конденсата	Ø	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Диаметр подключения газопровода	Ø	2"	2"	2"	2"	2"	2"	2"	2"	2"	3"	3"	3"	3"
Диаметр подающей и обратной трубы контура отопления	Ø	5"	5"	5"	5"	5"	5"	5"	5"	5"	5"	5"	5"	5"
Общие характеристики
Вес нетто	кг	585	760	935	1120	1300	1480	1655	1830	2070	2185	2367,5	2550	2711
Диаметр дымохода (Ø)	мм	200	200	250	250	250	315	315	315	315	315	400	400	400
G 20 Природный газ G 31 LPG

Блок-схема

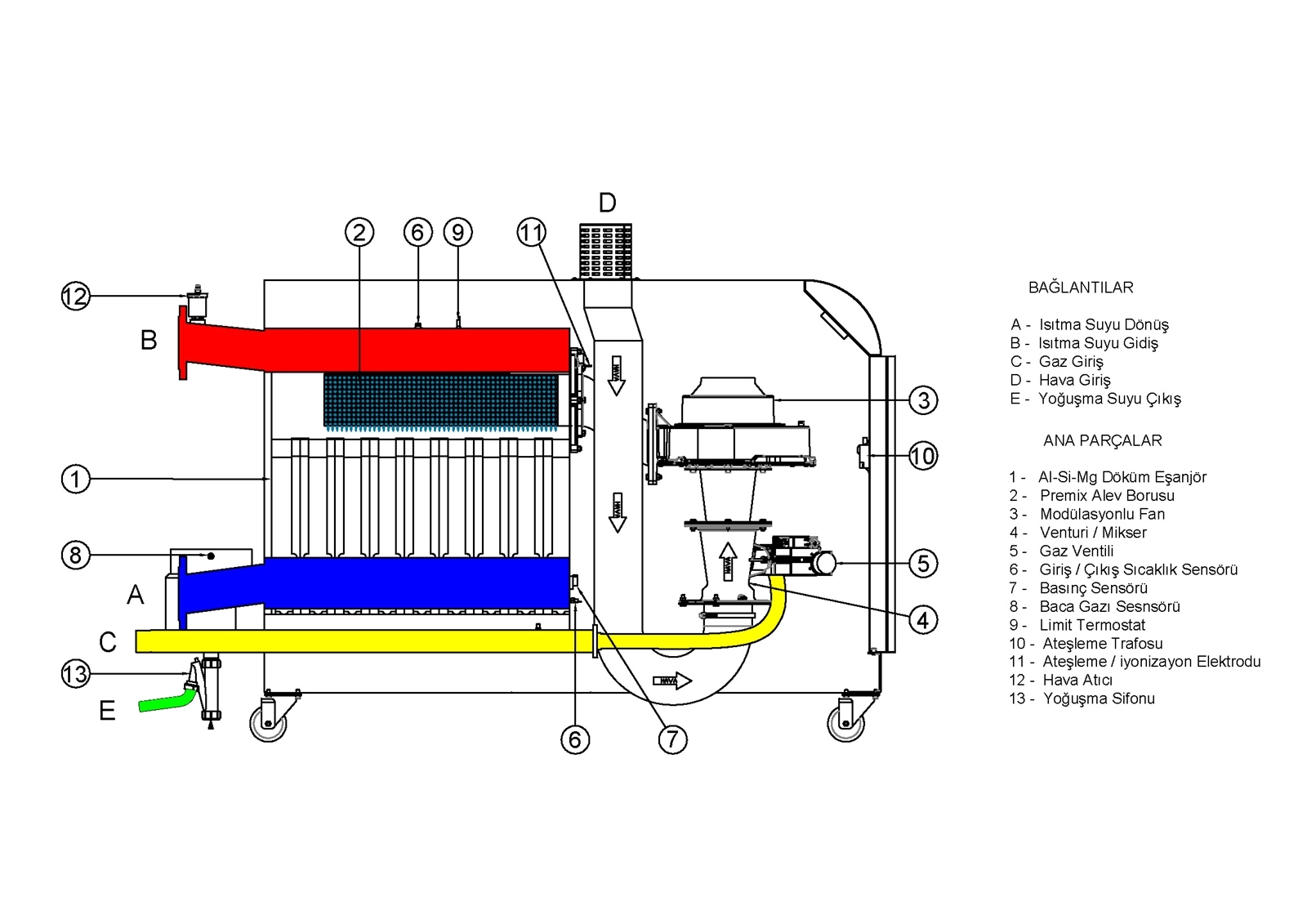

FTC - MG AKIŞ ŞEMASI

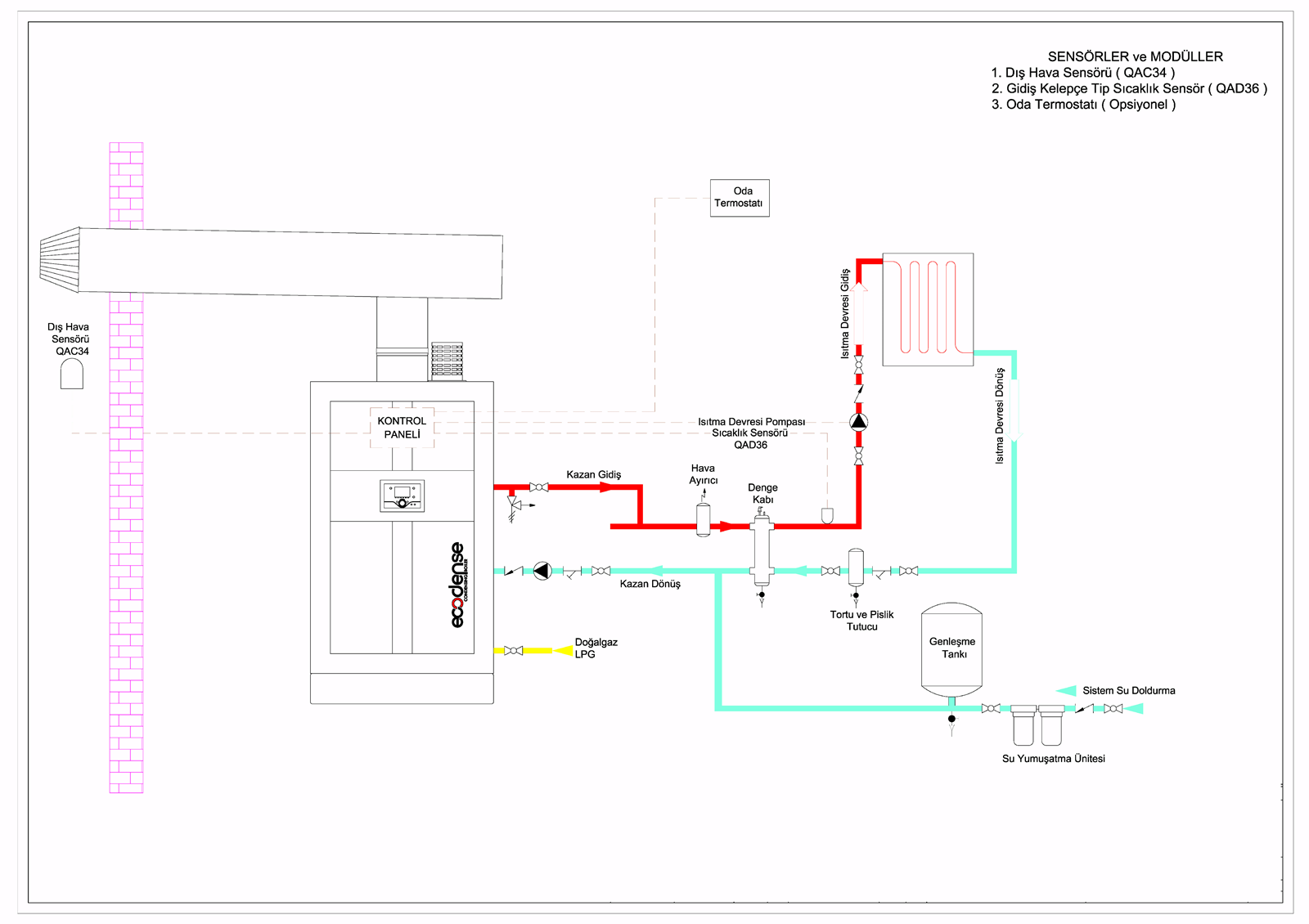

ECODENSE FTC- MG RADYATÖR DEVRE ŞEMASI
