Дизельные горелки
Ecostar NG

Модельный ряд дизельных горелок Ecostar NG

Техническая информация

Модельный ряд

Маркировка	Мощность, min	Мощность, max	Расход топлива Дизельное топливо, кг/ч, min	Расход топлива Дизельное топливо, кг/ч, max	Мощность вентилятора, кВт	Мощность топливного насоса, кВт	Электроподключение
ECO 50 OL C 3 NG	393.00	1571.00	33.00	132.00	2.20	—	3N 400
ECO 55 OL C 3 NG	449.00	2020.00	38.00	170.00	3.00	—	3N 400
ECO 55 OL C 3A NG	449.00	2469.00	38.00	208.00	3.00	—	3N 400
ECO 60 OL C 3 NG	696.00	3000.00	59.00	253.00	4.00	1.10	3N 400
ECO 65 OL C 3 NG	853.00	3500.00	72.00	295.00	5.50	1.50	3N 400
ECO 70 OL C 3 NG	1066.00	4070.00	90.00	343.00	7.50	1.50	3N 400
ECO 75 OL C 3 NG	1167.00	5610.00	98.00	473.00	11.00	1.50	3N 400
ECO 8 OL C 3 NG	840.00	6000.00	71.00	506.00	11.00	2.20	3N 400
ECO 8 OL C 3A NG	980.00	7000.00	83.00	590.00	11.00	2.20	3N 400
ECO 8 OL C 3B NG	1120.00	8000.00	94.00	675.00	15.00	3.00	3N 400
ECO 9 OL C 3 NG	1190.00	8500.00	100.00	717.00	18.50	3.00	3N 400
ECO 9 OL C 3A NG	901.00	9000.00	76.00	759.00	22.00	3.00	3N 400
ECO 9 OL C 3B NG	3542.00	10500.00	130.00	885.00	22.00	3.00	3N 400
ECO 9 OL C 3C NG	2100.00	12000.00	177.00	1012.00	22.00	3.00	3N 400

График рабочего диапазона

Особенности и преимущества

Высокий КПД за счет поддержания оптимального соотношения в топливно-воздушной смеси, обеспечиваемого точной сервоприводной регулировкой заслонок
Петельная система крепления для простого обслуживания без снятия горелки с котла
Скользящий крепежный фланец для установки на различные типы котлов
Низкий уровень шума благодаря специальному глушителю
Разъемные крепления для быстрого подключения и уменьшения ошибок при пусконаладке
Голова сгорания, регулируемая в зависимости от производительности

Вентилятор со скоростной подачей воздуха
Удобная панель оператора с наглядным управлением
Возможность подключения системы CO/O2 (trim) для оптимизации горения
Прессостат (релейный датчик давления) для оптимального управления подачей воздуха
Механическая атомизация с высоким давлением в сопле
Пилотное зажигание

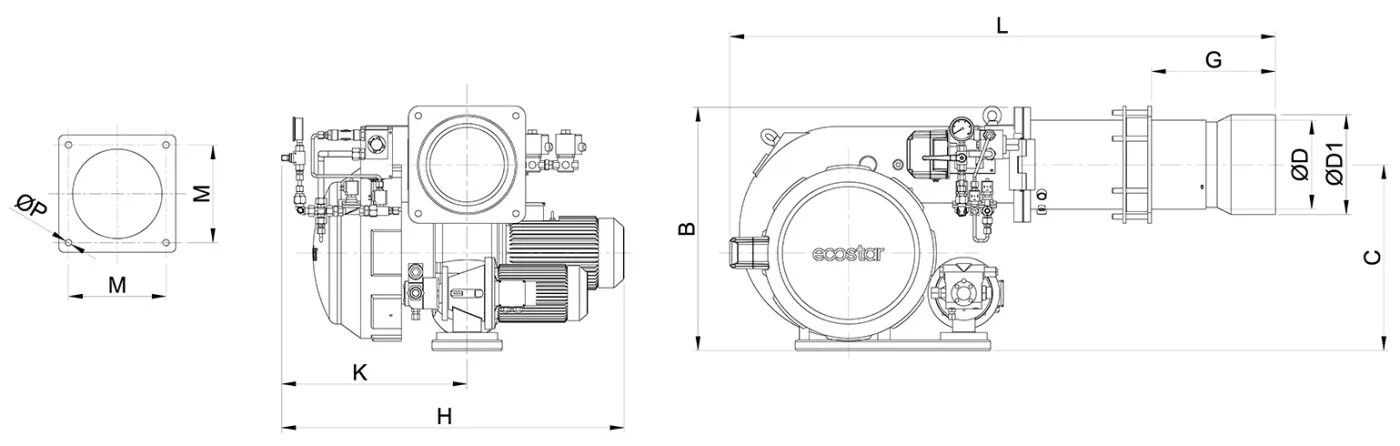

Размеры

Модельный ряд	L	Gmin	Gmax	H	K	B	C	ØP	M	ØD	ØD1
ECO 50 O (L) C3 NG	1470	280	440	945	525	640	475	18	275	218	236
ECO 55 O (L) C3 NG	1470	280	440	945	525	640	475	18	275	218	236
ECO 55 O (L) C3a NG	1470	280	440	945	525	640	475	18	275	218	236
ECO 60 O (L) C3 NG	1400	-	140	1000	560	700	550	18	275	240	-
ECO 65 O (L) C3 NG	1650	200	535	1000	560	700	550	18	275	250	280
ECO 70 O (L) C3 NG	1650	200	535	1000	560	700	550	18	275	250	280
ECO 75 O (L) C3 NG	1600	200	285	1160	600	780	580	22	335	300	-

Модельный ряд	L	Gmin	Gmax	H	K	B	C	ØP	M	ØD	ØD1
ECO 8 O (L) C3 NG	1830	-	300	1320	720	960	695	18	400	408	-
ECO 8 O (L) C 3a NG	1830	-	300	1320	720	960	695	18	400	408	-
ECO 8 O (L) C 3b NG	1830	-	300	1320	720	960	695	18	400	408	-
ECO 9 O (L) C 3 NG	2110	-	375	1450	750	1370	1055	22	450	508	-
ECO 9 O L C 3a NG	2110	-	375	1450	750	1370	1055	22	450	508	-
ECO 9 O L C 3b NG	2110	-	375	1450	750	1370	1055	22	450	508	-
ECO 9 O L C 3c NG	2110	-	375	1450	750	1370	1055	22	450	508	-

Комплектация и дополнительное оборудование

Оборудование и опции	ECO 50 OL C 3 NG	ECO 70 OL C 3 NG	ECO 75 OL C 3 NG	ECO 8 OL C 3 NG
Форма управления	модуляционная
механический пропорциональный	+			—
Электронный пропорциональный	опция			+
Настройка потока воздуха	сервопривод
Регулировка расхода топлива	сервопривод
Зажигание	прямое		PA
пилотный газовый клапан	+
воздушный процессор	+
Контроль пламени	фотоэлемент
Масляный насос и топливные шланги	+
Навесной кузов для сервисных целей	+
Различная длина жаровой трубы	опция
Подключение системы управления горением O2-CO	опция
Подключение инвертора вентилятора воздуха для горения	опция
Станции подготовки топлива (газопровод/моторная станция)	опция
Соответствует TS EN 267+A1	+
Декларация соответствия СЕ	+
Класс электрической защиты	IP40	IP54
