Газодизельные горелки
Ecostar NG

Модельный ряд комбинированных газодизельных горелок Ecostar NG

Техническая информация

Модельный ряд

Маркировка	Мощность, Природный газ, min	Мощность, Природный газ, max	Расход топлива Природный газ, куб.м/ч, min	Расход топлива Природный газ, куб.м/ч, max	Мощность, Дизельное топливо, min	Мощность, Дизельное топливо, max	Расход топлива Дизельное топливо, кг/ч, min	Расход топлива Дизельное топливо, кг/ч, max	Мощность вентилятора, кВт	Мощность топливного насоса, кВт	Электроподключение
ECO 50 KL C 3 NG	250.00	1500.00	26.10	156.40	393.00	1571.00	33.10	132.50	2.20		3N 400
ECO 55 KL C 3 NG	300.00	2000.00	31.30	208.50	449.00	2020.00	37.90	170.30	3.00		3N 400
ECO 55 KL C 3A NG	300.00	2500.00	31.30	260.60	449.00	2469.00	37.90	208.20	3.00		3N 400
ECO 60 KL C 3 NG	430.00	3000.00	44.80	312.70	696.00	3000.00	58.70	252.90	4.00	1.10	3N 400
ECO 65 KL C 3 NG	500.00	3500.00	52.10	364.80	853.00	3500.00	71.90	295.10	5.50	1.50	3N 400
ECO 70 KL C 3 NG	580.00	4070.00	60.50	424.30	1066.00	4070.00	89.90	343.20	7.50	1.50	3N 400
ECO 75 KL C 3 NG	798.00	5581.00	83.20	581.80	1167.00	5610.00	98.40	473.00	11.00	1.50	3N 400
ECO 8 KL C 3A NG	600.00	6000.00	62.50	625.50	840.00	6000.00	70.80	505.90	11.00	2.20	3N 400
ECO 8 KL C 3B NG	700.00	7000.00	73.00	729.70	980.00	7000.00	82.60	590.20	11.00	2.20	3N 400
ECO 8 KL C 3 NG	800.00	8000.00	83.40	833.90	1120.00	8000.00	94.40	674.50	15.00	3.00	3N 400
ECO 9 KL C 3 NG	850.00	8500.00	88.60	886.10	1190.00	8500.00	100.30	716.70	19.00	3.00	3N 400
ECO 9 KL C 3A NG	900.00	9000.00	93.80	938.20	1260.00	9000.00	106.20	758.80	22.00	3.00	3N 400
ECO 9 KL C 3B NG	1100.00	10500.00	114.70	1094.50	1540.00	10500.00	129.80	885.30	22.00	3.00	3N 400
ECO 9 KL C 3C NG	1500.00	12000.00	156.40	1250.90	2100.00	12000.00	177.10	1011.80	22.00	3.00	3N 400

График рабочего диапазона

Особенности и преимущества-

Комбинированное устройство для работы на газу и дизельном топливе
Высокий КПД за счет поддержания оптимальной по составу смеси воздуха, достигаемой за счет использования серовприводов заслонок и головы сгорания, регулируемой в зависимости от производительности
Наддувный вентилятор со скоростной подачей
Простое обслуживание благодаря петельной навесной системе, позволяющей не снимать горелку с котла
Низкий уровень шума за счет комплектации специальным глушителем
Снижение количества возможных ошибок подключения за счет применения разъемных соединений
Удобная в использовании панель оператора, упрощающая диагностику неисправностей

Возможность интеграции с системы CO/O2 (trim) для оптимизации горения (заказывается отдельно)
Эффективное управление подачей газа благодаря минимальному газовому прессостату
Управление подачей воздуха при помощи воздушного прессостата
Механическая атомизация с высоким давлением в сопле
Тщательный контроль утечек газа встроенным устройством
Линия факельного зажигания
Простая установка и эксплуатация

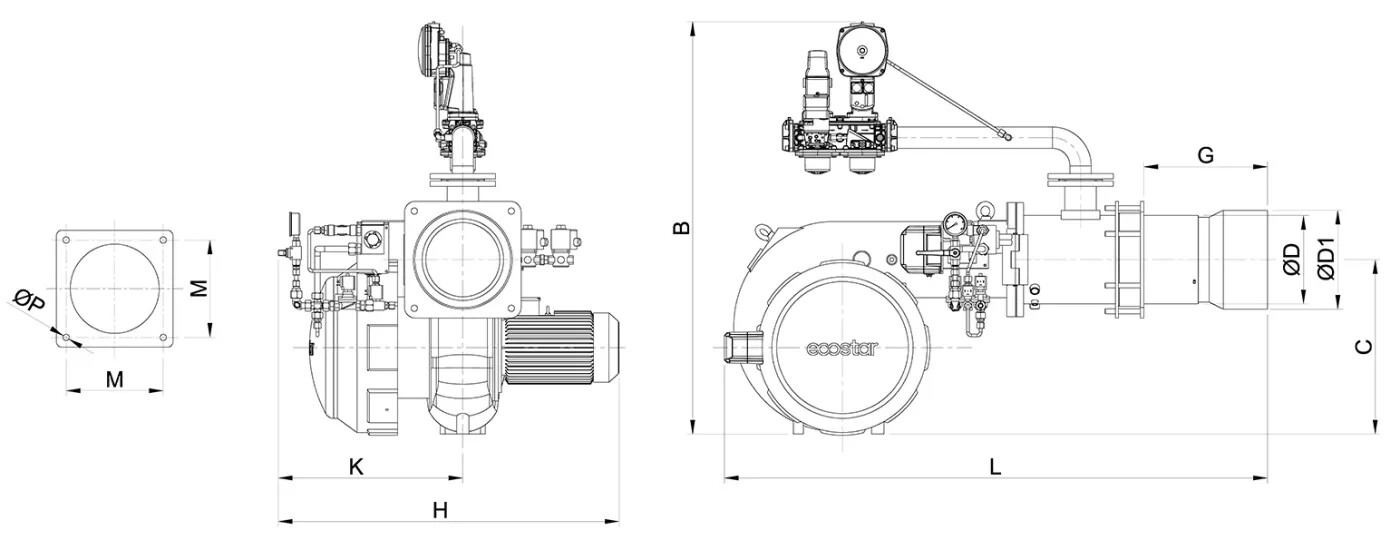

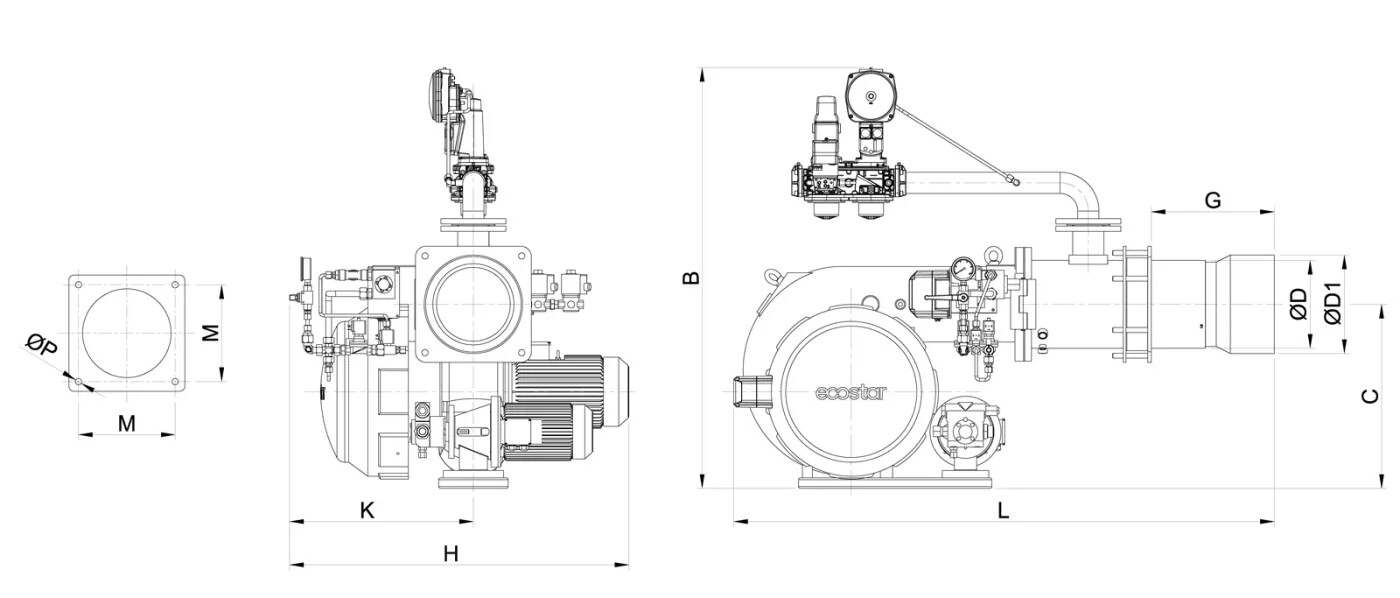

Размеры

Модельный ряд	L	Gmin	Gmax	H	K	B	C	ØP	M	ØD	ØD1
ECO 50 KL C 3 NG	1470	280	440	945	525	1075	490	18	275	218	236
ECO 55 KL C 3 NG	1470	280	440	930	450	1075	440	18	275	218	236
ECO 55 KL C 3A NG	1470	280	440	930	450	1075	440	18	275	218	236
ECO 60 KL C 3 NG	1550	200	335	980	450	1180	500	18	275	240	-
ECO 65 KL C 3 NG	1650	200	440	980	450	1180	500	18	275	240	280
ECO 70 KL C 3 NG	1650	200	440	980	450	1180	500	18	275	240	280
ECO 75 KL C 3 NG	1600	200	340	1160	600	1300	580	22	335	300	-

Модельный ряд	L	Gmin	Gmax	H	K	B	C	ØP	M	ØD	ØD1
ECO 50 KL C 3 NG	1470	280	440	945	525	1075	490	18	275	218	236
ECO 55 KL C 3 NG	1470	280	440	930	450	1075	440	18	275	218	236
ECO 55 KL C 3A NG	1470	280	440	930	450	1075	440	18	275	218	236
ECO 60 KL C 3 NG	1550	200	335	980	450	1180	500	18	275	240	-
ECO 65 KL C 3 NG	1650	200	440	980	450	1180	500	18	275	240	280
ECO 70 KL C 3 NG	1650	200	440	980	450	1180	500	18	275	240	280
ECO 75 KL C 3 NG	1600	200	340	1160	600	1300	580	22	335	300	-

Модельный ряд	L	Gmin	Gmax	H	K	B	C	ØP	M	ØD	ØD1
ECO 8 KL C 3A NG	1830	-	300	1320	720	1600	595	18	400	408	-
ECO 8 KL C 3B NG	1830	-	300	1320	720	1600	595	18	400	408	-

Комплектация и дополнительное оборудование

Оборудование и опции	ECO 50 KL C 3 NG	ECO 60 KL C 3 NG	ECO 70 KL C 3 NG	ECO 8 KL C 3A NG
Форма управления	модуляционная
Механическая модуляция (управление жидким топливом)	+			—
Пневматическая модуляция (21mbar) (управление газообразным топливом)	+	—
Пневматическая модуляция (300 mbar) (управление газообразным топливом)	+
Электронная модуляция (21 mbar)	опция	—
Электронная модуляция (300 mbar)	опция
Регулирование подачи водуха	сервопривод
Регулирование подачи топлива	сервопривод
Газовый вентиль	+
Пилотное зажигание	+
Пилотный газовый вентиль	+
Минимальный датчик-реле давления газа	+
Максимальный датчик-реле давления газа	+
Контроль утечки газа	+
Датчик-реле давления воздуха	+
Управление факелом	фотоэлемент
Станция подогрева и подачи жидкого топлива	+
Шланги для жидкого топлива	+
Корпус с петлями для обслуживания	+
Разные длины жаровой трубы	опция
Подключение к системе регулирования процесса горения O2-CO	опция
Подключение инвертера вентилятора, подающего воздух для горения	опция
Станции подготовки топлива (Газовая линия/Мазутная станция)	опция
Соответствие TSE EN-676 Горелки - Газовые горелки	+
Декларация соответствия СЕ	+
Класс электрозащиты	IP40		IP54
