Клеточная Серия Ecodense

Конденсационные котлы напольного типа

Техническая информация

Особенности и преимущества

Высокий КПД благодаря технологии кондиционирования Premix и стальной микрофакельной горелке с металлофиберным покрытием.
11 вариантов тепловой мощности в диапазоне 300 – 1810 кВт,
Высокая безопасность горения благодаря обратному затвору,
Высокая подача благодаря встроенному насосу с регулируемой частотой в каждом котле,
Безупречная работа остальных котлов при выходе из строя одного или нескольких котлов,
Простая эксплуатация и техобслуживания благодаря компактному дизайну,
Максимальная герметичность благодаря герметичному исполнению корпуса,
Управления с пульта на котле макс. 16 котлами + 1 датчик температуры наружного воздуха + 1 смесительный вентиль,

Экономия электроэнергии благодаря коэффициенту модуляции 5:1,
Удобный для пользователя интерфейс с ЖК экраном с подсветкой,
Возможность программирования графика работы на неделю и на день,
Составление программы нагрева в зависимости от зимнего и летнего сезона,
Возможность работы на природном газе и LPG,
Работа с низким уровнем шума,
Экологический безопасный продукт благодаря низким уровням эмиссии NOx и CO.

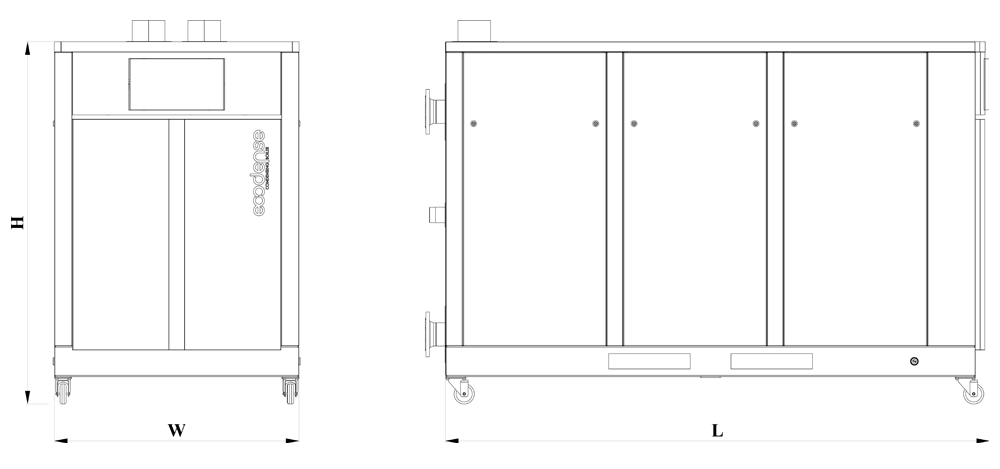

Габаритные размеры

МОДЕЛЬ	Длина (мм)	Ширина (мм)	Высота (мм)
CELL CONDENSE 300	1825	1200	1020
CELL CONDENSE 420	1775	1200	1565
CELL CONDENSE 480	1775	1200	1565
CELL CONDENSE 600	1825	1200	1565
CELL CONDENSE 720	1775	1200	2115
CELL CONDENSE 900	1775	1200	2665
CELL CONDENSE 1040	1775	1200	2665
CELL CONDENSE 1200	1775	1200	3215
CELL CONDENSE 1310	1825	1200	3215
CELL CONDENSE 1510	1775	1200	3215
CELL CONDENSE 1810	1825	1200	3765

Технические детали

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	Ед. изм.	CELL CONDENSE 300	CELL CONDENSE 420	CELL CONDENSE 480	CELL CONDENSE 600	CELL CONDENSE 720	CELL CONDENSE 900	CELL CONDENSE 960	CELL CONDENSE 1040	CELL CONDENSE 1050	CELL CONDENSE 1200	CELL CONDENSE 1210	CELL CONDENSE 1260	CELL CONDENSE 1310	CELL CONDENSE 1510	CELL CONDENSE 1810
Тепловая мощность
Максимальная тепловая мощность	кВт	284	400	463	565	695	849	924	1003	1005	1133	1151	1205	1242	1418	1700
Минимальная тепловая мощность	кВт	40	56,8	79,5	80	119	119,5	158	160	142	160	197	171	200	200	241
Максимальная тепловая проивзодительность при отоплении (80℃/60℃)	кВт	276	392	450,8	552	676,2	828	901,6	980	980	1104	1127	1176	1225	1380	1656
Минимальная тепловая проивзодительность при отоплении (80℃/60℃)	кВт	39	55,6	77,6	78	116,4	117	155,2	156	139	156	194	166,8	195,0	195,0	234
Максимальная тепловая производительность при отоплении (50℃/30℃)	кВт	302	420	484	604	726	906	968	1048	1050	1208	1210	1260	1310	1510	1812
Минимальная тепловая производительность при отоплении (50℃/30℃)	кВт	43	61,6	85,2	86	127,8	129	170,4	172	154	172	213	184,8	215,0	215,0	258
КПД
КПД @ Pмакс. (80℃/60℃)	%	97,2	98,0	97,4	97,7	97,3	97,5	97,6	97,7	97,5	97,4	97,9	97,6	98,6	97,3	97,4
КПД @ Pмин. (80℃/60℃)	%	97,5	97,9	97,6	97,5	97,8	97,9	98,2	97,5	97,9	97,5	98,5	97,5	97,5	97,5	97,1
КПД @ Pмакс. (50℃/30℃)	%	106,3	105,0	104,5	106,9	104,5	106,7	104,8	104,5	104,5	106,6	105,1	104,6	105,5	106,5	106,6
КПД @ Pмин. (50℃/30℃)	%	107,5	108,5	107,2	107,5	107,4	107,9	107,8	107,5	108,5	107,5	108,1	108,1	107,5	107,5	107,1
КПД @ 30% (30°C)	%	108,2	108,3	108,1	108,2	108,4	108,5	108,4	108,6	108,4	108,4	108,3	108,6	108,5	108,7	108,9
Контур ГВС
Диапазон регулирования температуры при использовании внешнего бака ГВС	°C	10-65	10-65	10-65	10-65	10-65	10-65	10-65	10-65	10-65	10-65	10-65	10-65	10-65	10-65	10-65
Контур отопления
Максимальная температура воды для отопления	°C	90	90	90	90	90	90	90	90	90	90	90	90	90	90	90
Объем воды	L	14	28	28	36	42	56	56	56	72	70	70	70	90	84	108
Максимальное давление воды для отопления	бар	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6
Минимальное давление воды для отопления	бар	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
Характеристики газа
Тип газа	-	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31
Давление газа на входе (G20)	мбар	20	20	20	20	20	20	20	20	20	20	20	20	20	20	20
Давление газа на входе (G31)	мбар	37	37	37	37	37	37	37	37	37	37	37	37	37	37	37
Расход газа при максимальной производительности	Нм³/ч	29,81	41,70	47,95	59,63	71,63	83,39	95,90	104,24	119,25	104,24	119,90	130,30	149,10	143,88	178,72
Расход газа при минимальной производительности	Нм³/ч	4,16	5,92	8,32	8,32	12,48	11,84	16,64	16,64	16,64	14,80	20,80	20,80	20,80	24,96	24,96
Характеристики процесса горения
Максимальная температура дымовых газов (50°C / 30°C)	°C	45	45	45	45	45	45	45	45	45	45	45	45	45	45	45
Максимальная температура дымовых газов (80°C / 60°C)	°C	65	65	65	65	65	65	65	65	65	65	65	65	65	65	65
Класс эмиссии NOx (EN 15502-1+A1)	-	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6
Электрические характеристики
Электропитание	В/Гц	230/50	230/50	230/50	230/50	230/50	230/50	230/50	230/50	230/50	230/50	230/50	230/50	230/50	230/50	230/50
Класс защиты	IP	X4D	X4D	X4D	X4D	X4D	X4D	X4D	X4D	X4D	X4D	X4D	X4D	X4D	X4D	X4D
Потребление электроэнергии	W	600	800	800	1200	1200	1600	1600	1600	2400	2000	2000	2000	2000	2400	3600
Значение тока используемого предохранителя	A	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6
Характеристики подключений к системе
Диаметр подключения газопровода	inch	1 1/2"	2"	2"	2"	2"	2"	2"	2"	2"	2"	2"	2"	2"	2"	2"
Диаметр подающей и обратной трубы контура отопления	inch	3"	3"	3"	3"	3"	5"	5"	5"	5"	5"	5"	5"	5"	5"	5"
Общие характеристики
Вес нетто	кг	258	420	476	515	714	840	952	986	1030	1050	1190	1232	1288	1428	1546
Диаметр дымохода (Ø)	мм	160	200	200	200	200	200	200	200	200	250	250	250	250	250	315
G 20 природный газ, G 31 LPG

Блок-схема

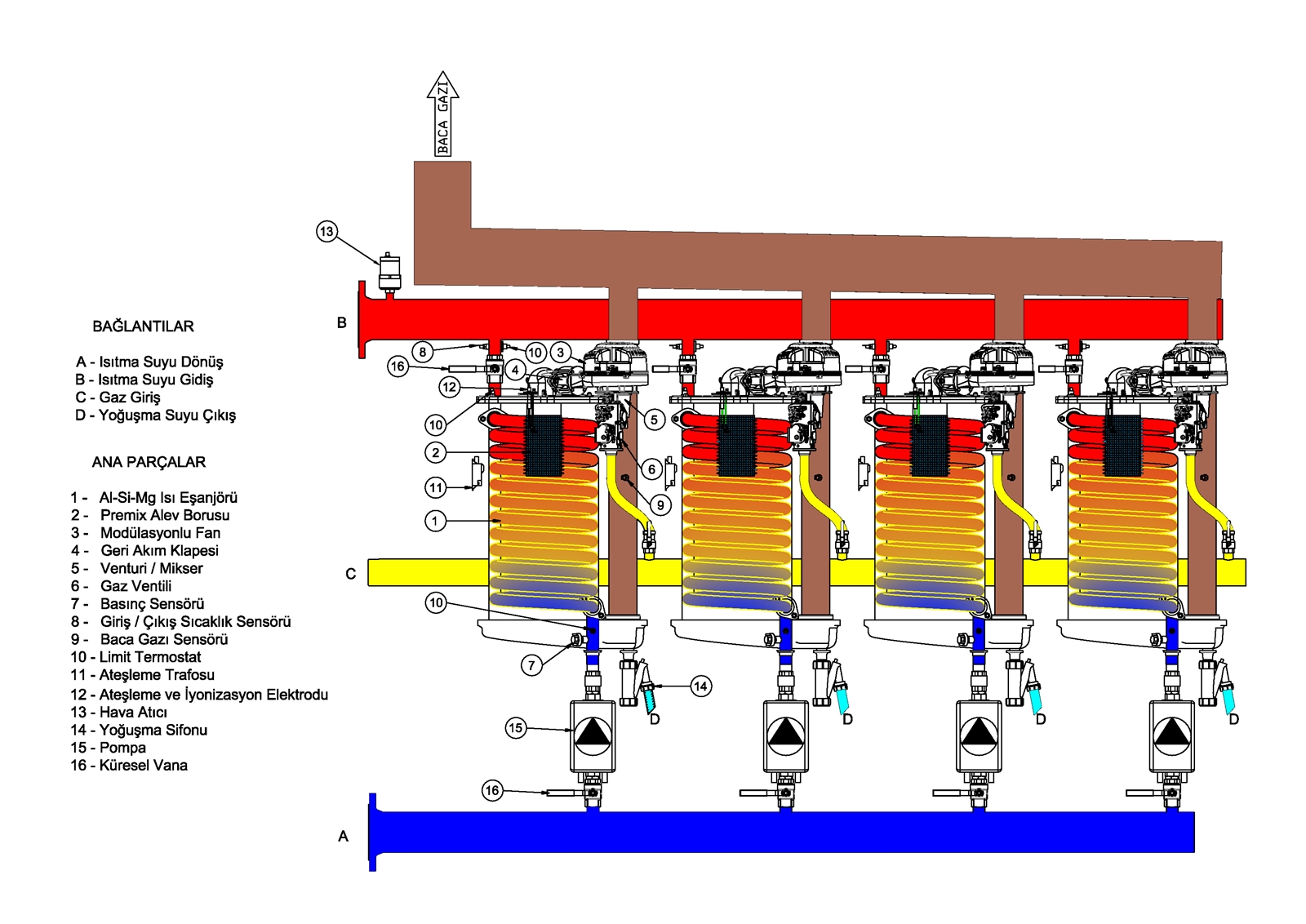

CELL CONDENSE - AKIŞ ŞEMASI

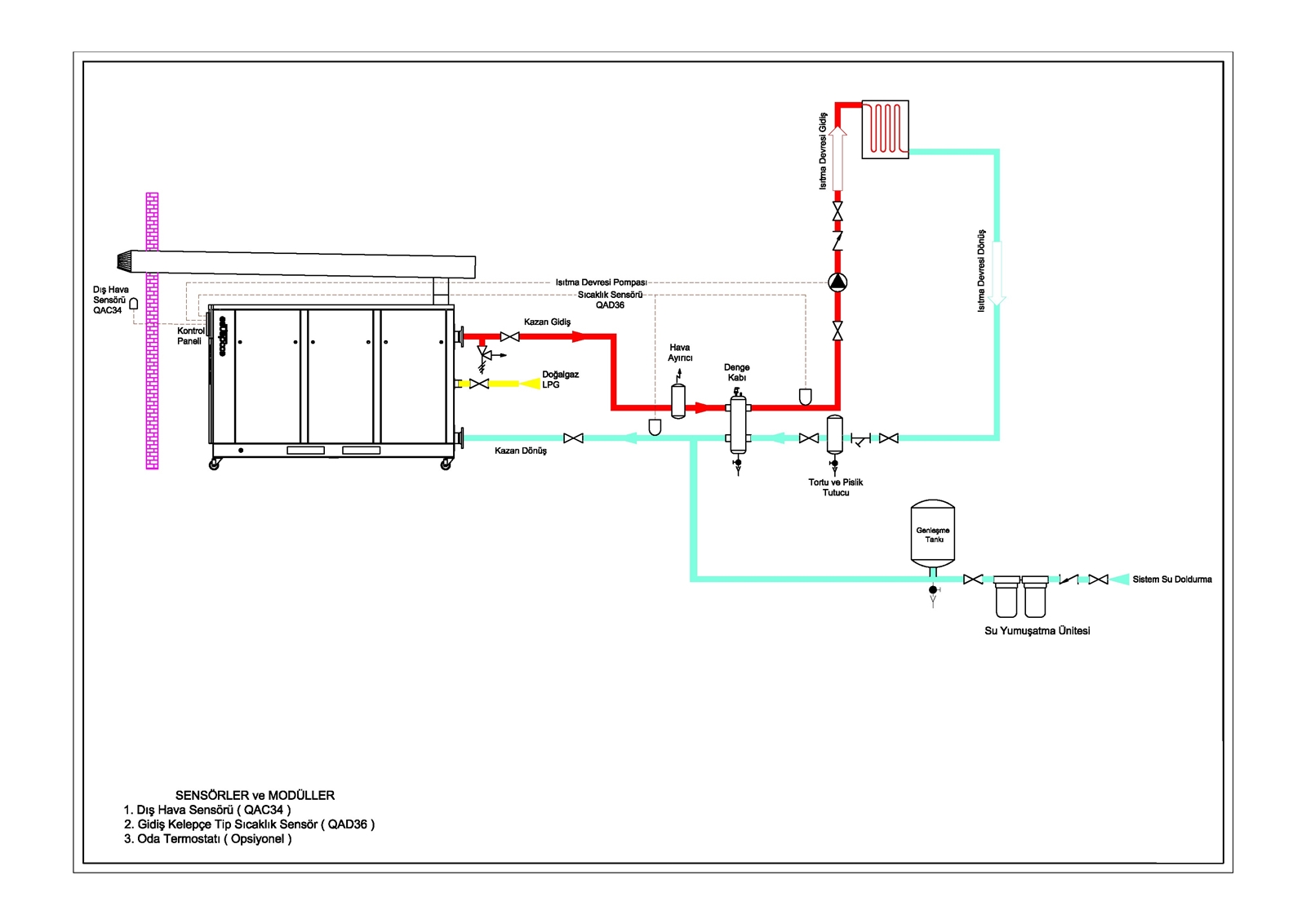

ECODENSE CELL CONDENSE RADYATÖR DEVRE ŞEMASI
