Двухступенчатые газовые горелки Ecostar

Модельный ряд двухступенчатых газовых горелок Ecostar

Техническая информация

Модельный ряд

Маркировка	Мощность природные газ, кВт min	Мощность природные газ, кВт max	Расход топлива Природный газ, куб.м/ч, min	Расход топлива Природный газ, куб.м/ч, max	Расход топлива Сжиженный газ, куб.м/ч, min	Расход топлива Сжиженный газ, куб.м/ч, max	Мощность вентилятора, кВт	Электроподключение
ECO 2 G C 2	60.00	200.00	6.25	20.85	2.29	7.64	0.15	1N 240
ECO 2 G C 2A	100.00	348.00	10.42	36.28	3.82	13.30	0.15	1N 240
ECO 30 G C 2	190.00	450.00	19.81	46.91	7.26	17.20	0.37	1N 240
ECO 30 G C 2A	260.00	700.00	27.10	72.97	9.94	26.76	0.75	3N 400
ECO 45 G C 2	335.00	750.00	34.92	78.18	12.80	28.67	0.75	3N 400
ECO 45 G C 2/L	335.00	872.00	34.92	90.90	12.80	33.33	0.75	3N 400
ECO 45 G C 2A	385.00	1080.00	40.13	112.58	14.72	41.28	1.10	3N 400
ECO 45 G C 2B	385.00	1250.00	40.13	130.30	14.72	47.78	1.50	3N 400
ECO 50 G C 2	250.00	1500.00	29.06	156.36	9.56	57.33	2.20	3N 400
ECO 55 G C 2	300.00	2000.00	31.27	208.48	11.47	76.44	3.00	3N 400
ECO 55 G C 2A	300.00	2500.00	31.27	260.61	11.47	95.56	3.00	3N 400
ECO 60 G C 2	430.00	3000.00	44.82	312.73	16.44	114.67	4.00	3N 400
ECO 65 G C 2	500.00	3500.00	52.12	364.85	19.11	133.78	5.50	3N 400
ECO 70 G C 2	580.00	4070.00	60.46	424.27	22.17	155.56	7.50	3N 400

График рабочего диапазона

Особенности и преимущества

Газовые горелки данной серии имеют простое одноступенчатое регулирование
Могут работать на природном и сжиженном углеводородном газе
Возможность эксплуатации при давлении газа 300 мбар и 21 мбар (в моделях до ECO 55 G C 2)
Широкий диапазон регулирования тепловой мощности в зависимости от потребности в тепле
Возможность выбора прямого зажигания и дополнительно пилотного зажигания
Управление факелом при помощи электрода зажигания и ионизации
Управление давлением газа с помощью релейного датчика давления газа
Подготовка оптимальной смеси топлива благодаря специальной головке с высоким КПД горения

Управление подачей воздуха при помощи прессостата (датчика-реле давления) воздуха и встроенной заслонке вентилятора
Низкий уровень шума благодаря легкому корпусу из алюминиевого сплава
Минимальные потери на трение в голове сгорания и корпусе
Простой доступ ко всем узлам без снятия горелки с котла
Скользящий крепежный фланец для монтажа на разные типы котлов
Компактное исполнение с минимальными требованиями по обслуживанию
Экологическая чистота за счет низкой эмиссии NOx и CO

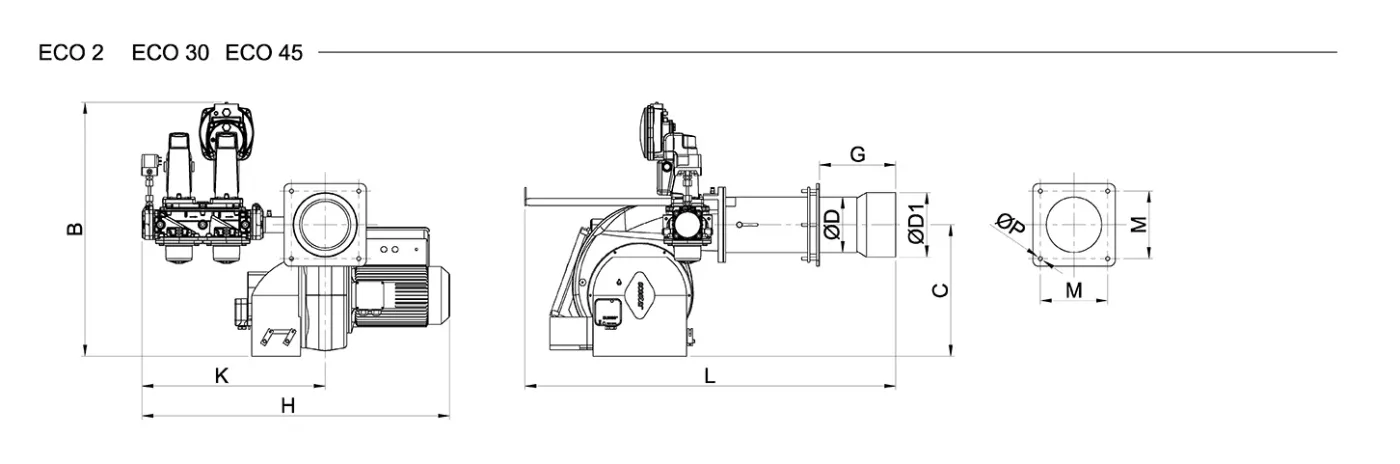

Размеры

Модельный ряд	L	Gmin	Gmax	H	K	B	C	ØP	M	ØD	ØD1
ECO 2 G C 2	960	106	320	510	335	400	225	10	142	120	139
ECO 2 G C 2A	960	106	320	510	335	400	225	10	142	120	139
ECO 30 G C 2	960	130	320	730	400	570	305	10	142	131	153
ECO 30 G C 2A	960	130	320	730	400	570	305	10	142	131	153
ECO 45 G C 2	1030	150	390	830	490	680	350	11	180	148	172
ECO 45 G C 2/L	1030	150	390	830	490	680	350	11	180	148	172
ECO 45 G C 2A	1030	150	390	830	490	680	350	11	180	148	172
ECO 45 G C 2B	1030	150	390	830	490	680	350	11	180	148	172

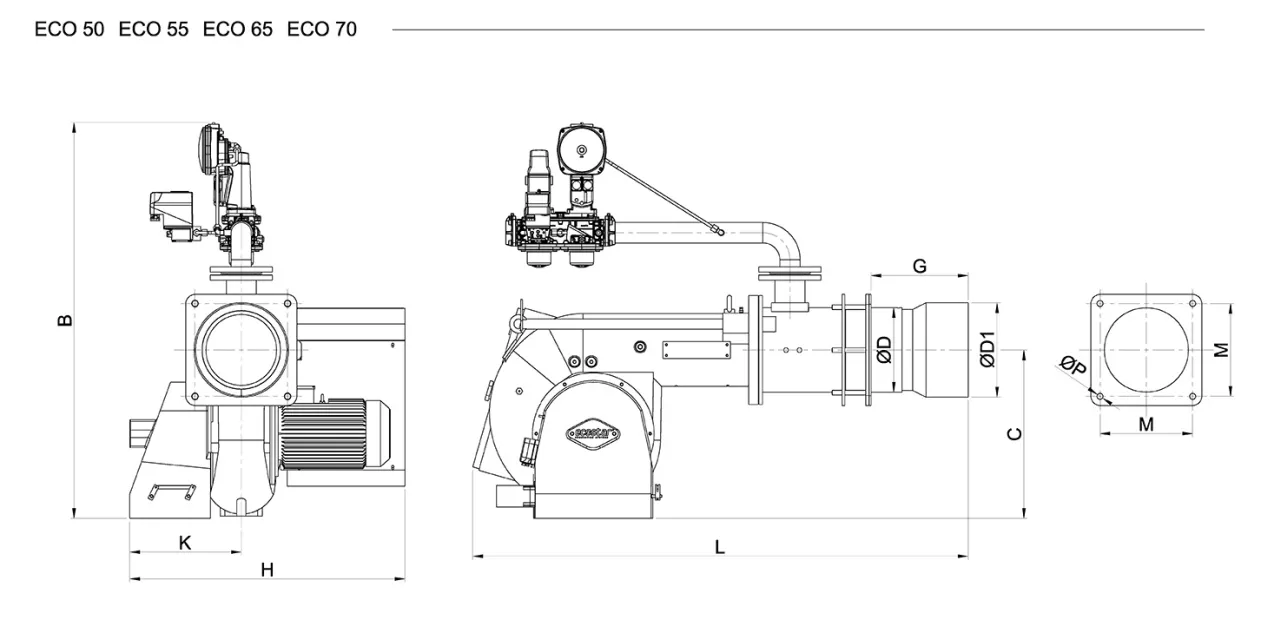

Модельный ряд	L	Gmin	Gmax	H	K	B	C	ØP	M	ØD	ØD1
ECO 50 G C 2	1300	280	440	680	255	1075	422	18	275	218	236
ECO 55 G C 2	1300	280	440	680	255	1075	422	18	275	218	236
ECO 55 G C 2A	1300	280	440	680	255	1075	422	18	275	218	236
ECO 65 G C 2	1500	200	440	815	330	1185	510	18	275	250	280
ECO 70 G C 2	1500	200	440	820	330	1185	510	18	275	250	280

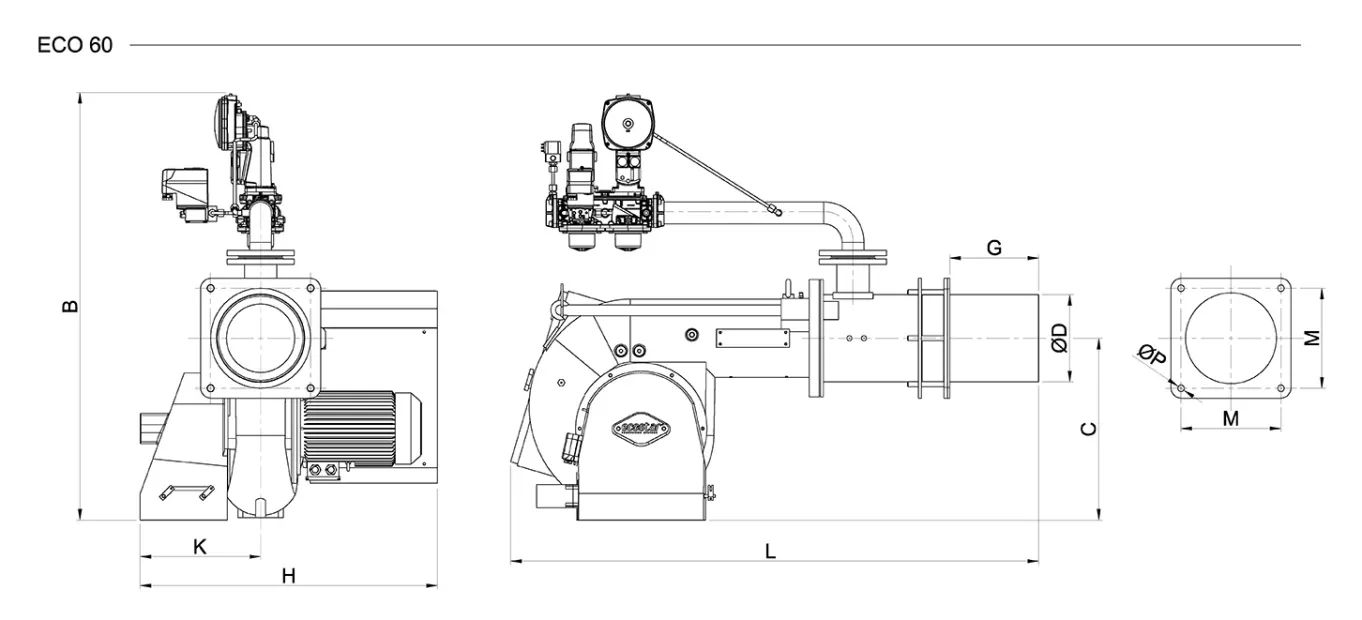

Модельный ряд	L	Gmin	Gmax	H	K	B	C	ØP	M	ØD	ØD1
ECO 60 G C 2	1450	200	355	850	330	1180	510	18	275	240	-

Комплектация и дополнительное оборудование

Оборудование и опции	ECO 2 G C 2	ECO 30 G C 2	ECO 45 G C 2B	ECO 60 G C 2	ECO 65 G C 2	ECO 70 G C 2
Форма управления	двухступенчатая
Регулирование подачи воздуха	сервопривод
Регулируемый удлинитель жаровой трубы	+			—	+
Газовый вентиль	+
Минимальный датчик-реле давления газа	+
Максимальный датчик-реле давления газа	опция
Датчик-реле давления воздуха	+
Управление факелом	ионизация
Зажигание	прямое
Устройство определения утечки газа VPS	опция		+
Скользящий соединительный фланец для котла	+
Штифт для переноски при сервисном обслуживании	+
7 ми полюсный штекерный разъем электропитания первой ступени	+	—
7 ми полюсный штекерный разъем второй ступени	+	—
Соответствие TS EN 676+A2 и 2016/426/EC GAR	+
Класс электрозащиты	IP20	IP40				IP54
