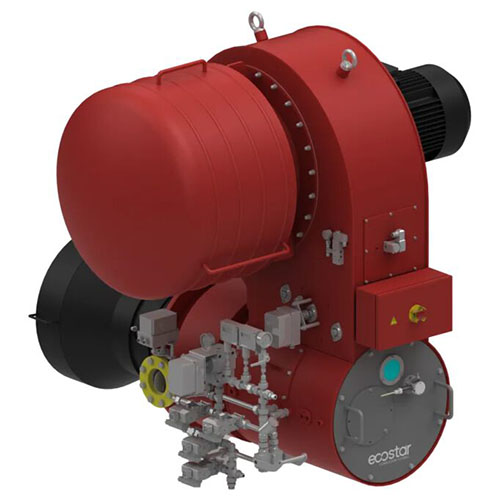

Промышленные горелки Ecostar MIB

Модельный ряд промышленных горелок серии MIB

Техническая информация

Модельный ряд

Маркировка	Мощность		Расход топлива Природный газ, куб.м/ч		Расход топлива Дизельное топливо, кг/ч		Расход топлива Мазут, кг/ч
Маркировка	min	max	min	max	min	max	min	max
MIB-301	0.00	3200.00	0.00	334.00	0.00	270.00	0.00	285.00
MIB-302	0.00	4000.00	0.00	417.00	0.00	337.00	0.00	356.00
MIB-351	0.00	4800.00	0.00	500.00	0.00	405.00	0.00	428.00
MIB-352	0.00	5900.00	0.00	615.00	0.00	497.00	0.00	526.00
MIB-353	0.00	7000.00	0.00	730.00	0.00	590.00	0.00	624.00
MIB-401	0.00	7800.00	0.00	813.00	0.00	658.00	0.00	695.00
MIB-402	0.00	8500.00	0.00	886.00	0.00	717.00	0.00	758.00
MIB-403	0.00	9300.00	0.00	969.00	0.00	784.00	0.00	829.00
MIB-451	0.00	11000.00	0.00	1147.00	0.00	927.00	0.00	980.00
MIB-452	0.00	12400.00	0.00	1293.00	0.00	1045.00	0.00	1105.00
MIB-453	0.00	13900.00	0.00	1449.00	0.00	1172.00	0.00	1239.00
MIB-501	0.00	15500.00	0.00	1616.00	0.00	1307.00	0.00	1381.00
MIB-502	0.00	17100.00	0.00	1783.00	0.00	1442.00	0.00	1524.00
MIB-503	0.00	18600.00	0.00	1939.00	0.00	1568.00	0.00	1658.00
MIB-601	0.00	20000.00	0.00	2085.00	0.00	1686.00	0.00	1782.00
MIB-602	0.00	22500.00	0.00	2345.00	0.00	1897.00	0.00	2005.00
MIB-603	0.00	24000.00	0.00	2502.00	0.00	2024.00	0.00	2139.00

Особенности и преимущества

Промышленные горелки Ecostar серии MIB с корпусом моноблочной конструкции используются в водогрейных, паровых, термомасляных котлах, сушильных агрегатах, сушильных системах установок приготовления асфальтобетона.
В качестве топлива для горелок MIB может использоваться природный и сжиженный газ, мазут, дизельное топливо, биогаз, пылеугольное топливо и специальные виды топлива
Гармоничная работа с разными исполнениями головки горения и длинами жаровой трубы в соответствии с потребностями различных технологических процессов
Имеются турбулизаторы, разработанные под разные формы факела
Выбор дополнительного вентилятора высокого давления по заказу с давлением 25 или 50 мбар

Обеспечивает высокую безопасность при горении благодаря управлению факелом при помощи фотоэлемента
Имеются специально выполненные пилотные горелки для зажигания (в стандартном исполнении используется горелка ECOSTAR PAL серии MIB-500 и выше)
Станция фильтрования и подачи мазута или дизельного топлива выполняется в виде отдельной конструкции по заказу клиента
В зависимости от потребностей технологического процесса панель управления горелок серии MIB может быть выполнена в форме внешнего щита или интегрирована в горелку. Благодаря этому обеспечивается использование управление в локальном и централизованном режиме
Возможен заказ горелок серии MIB с механическим и электронным управлением

Размеры горелок MIB

Модельный ряд	ØD	L	C	K	E	H	ØM1	ØM2	ØM3	VL	DN
MIB-301 EL	Ø268	1900	1650	1000	650	1750	Ø380	Ø430	Ø500	570	DN65
MIB-301 MS	Ø268	1900	1650	1000	650	1750	Ø380	Ø430	Ø500	570	DN65
MIB-301 N	Ø268	1900	1650	1000	650	1750	Ø380	Ø430	Ø500	570	DN65
MIB-301 NEL	Ø268	1900	1650	1000	650	1750	Ø380	Ø430	Ø500	570	DN65
MIB-301 NMS	Ø268	1900	1650	1000	650	1750	Ø380	Ø430	Ø500	570	DN65
MIB-302 EL	Ø278	1900	1650	1000	650	1750	Ø380	Ø430	Ø500	570	DN65
MIB-302MS	Ø278	1900	1650	1000	650	1750	Ø380	Ø430	Ø500	570	DN65
MIB-302N	Ø278	1900	1650	1000	650	1750	Ø380	Ø430	Ø500	570	DN65
MIB-302 NEL	Ø278	1900	1650	1000	650	1750	Ø380	Ø430	Ø500	570	DN65
MIB-302 NMS	Ø278	1900	1650	1000	650	1750	Ø380	Ø430	Ø500	570	DN65
MIB-351 EL	Ø298	1900	1650	1000	650	1750	Ø430	Ø480	Ø550	670	DN80
MIB-351MS	Ø298	1900	1650	1000	650	1750	Ø430	Ø480	Ø550	670	DN80
MIB-351N	Ø298	1900	1650	1000	650	1750	Ø430	Ø480	Ø550	670	DN80
MIB-351 NEL	Ø298	1900	1650	1000	650	1750	Ø430	Ø480	Ø550	670	DN80
MIB-351 NMS	Ø298	1900	1650	1000	650	1750	Ø430	Ø480	Ø550	670	DN80
MIB-352 EL	Ø323	2000	1650	1000	650	1750	Ø430	Ø480	Ø550	670	DN80
MIB-352MS	Ø323	2000	1650	1000	650	1750	Ø430	Ø480	Ø550	670	DN80
MIB-352N	Ø323	2000	1650	1000	650	1750	Ø430	Ø480	Ø550	670	DN80
MIB-352 NEL	Ø323	2000	1650	1000	650	1750	Ø430	Ø480	Ø550	670	DN80
MIB-352 NMS	Ø323	2000	1650	1000	650	1750	Ø430	Ø480	Ø550	670	DN80
MIB-353 EL	Ø343	2000	1650	1000	650	1750	Ø430	Ø480	Ø550	670	DN80
MIB-353MS	Ø343	2000	1650	1000	650	1750	Ø430	Ø480	Ø550	670	DN80
MIB-353N	Ø343	2000	1650	1000	650	1750	Ø430	Ø480	Ø550	670	DN80
MIB-353 NEL	Ø343	2000	1650	1000	650	1750	Ø430	Ø480	Ø550	670	DN80
MIB-353 NMS	Ø343	2000	1650	1000	650	1750	Ø430	Ø480	Ø550	670	DN80
MIB-401 EL	Ø358	2000	1650	1000	650	1750	Ø480	Ø530	Ø600	670	DN80
MIB-401MS	Ø358	2000	1650	1000	650	1750	Ø480	Ø530	Ø600	670	DN80
MIB-401N	Ø358	2000	1650	1000	650	1750	Ø480	Ø530	Ø600	670	DN80
MIB-401 NEL	Ø358	2000	1650	1000	650	1750	Ø480	Ø530	Ø600	670	DN80
MIB-401 NMS	Ø358	2000	1650	1000	650	1750	Ø480	Ø530	Ø600	670	DN80
MIB-402 EL	Ø373	2000	1650	1000	650	1750	Ø480	Ø530	Ø600	670	DN80
MIB-402MS	Ø373	2000	1650	1000	650	1750	Ø480	Ø530	Ø600	670	DN80
MIB-402N	Ø373	2000	1650	1000	650	1750	Ø480	Ø530	Ø600	670	DN80
MIB-402 NEL	Ø373	2000	1650	1000	650	1750	Ø480	Ø530	Ø600	670	DN80
MIB-402 NMS	Ø373	2000	1650	1000	650	1750	Ø480	Ø530	Ø600	670	DN80
MIB-403 EL	Ø388	2000	1650	1000	650	1750	Ø480	Ø530	Ø600	670	DN80
MIB-403MS	Ø388	2000	1650	1000	650	1750	Ø480	Ø530	Ø600	670	DN80
MIB-403N	Ø388	2000	1650	1000	650	1750	Ø480	Ø530	Ø600	670	DN80
MIB-403 NEL	Ø388	2000	1650	1000	650	1750	Ø480	Ø530	Ø600	670	DN80
MIB-403 NMS	Ø388	2000	1650	1000	650	1750	Ø480	Ø530	Ø600	670	DN80
MIB-451 EL	Ø408	2100	1730	1050	730	2300	Ø580	Ø630	Ø700	750	DN100
MIB-451MS	Ø408	2100	1730	1050	730	2300	Ø580	Ø630	Ø700	750	DN100
MIB-451N	Ø408	2100	1730	1050	730	2300	Ø580	Ø630	Ø700	750	DN100
MIB-451 NEL	Ø408	2100	1730	1050	730	2300	Ø580	Ø630	Ø700	750	DN100
MIB-451 NMS	Ø408	2100	1730	1050	730	2300	Ø580	Ø630	Ø700	750	DN100
MIB-452 EL	Ø433	2100	1820	1050	770	2300	Ø580	Ø630	Ø700	750	DN100
MIB-452MS	Ø433	2100	1820	1050	770	2300	Ø580	Ø630	Ø700	750	DN100
MIB-452N	Ø433	2100	1820	1050	770	2300	Ø580	Ø630	Ø700	750	DN100
MIB-452 NEL	Ø453	2100	1820	1050	770	2300	Ø580	Ø630	Ø700	750	DN100
MIB-452 NMS	Ø453	2100	1820	1050	770	2300	Ø580	Ø630	Ø700	750	DN100
MIB-453 EL	Ø453	2100	1820	1050	770	2300	Ø580	Ø630	Ø700	750	DN100
MIB-453MS	Ø453	2100	1820	1050	770	2300	Ø580	Ø630	Ø700	750	DN100
MIB-453N	Ø453	2100	1820	1050	770	2300	Ø580	Ø630	Ø700	750	DN100
MIB-453 NEL	Ø453	2100	1820	1050	770	2300	Ø580	Ø630	Ø700	750	DN100
MIB-453 NMS	Ø453	2100	1820	1050	770	2300	Ø580	Ø630	Ø700	750	DN100
MIB-501 EL	Ø483	2900	1970	1200	770	2300	Ø660	Ø710	Ø800	870	DN125
MIB-501MS	Ø483	2900	1970	1200	770	2300	Ø660	Ø710	Ø800	870	DN125
MIB-501N	Ø483	2900	1970	1200	770	2300	Ø660	Ø710	Ø800	870	DN125
MIB-501 NEL	Ø483	2900	1970	1200	770	2300	Ø660	Ø710	Ø800	870	DN125
MIB-501 NMS	Ø483	2900	1970	1200	770	2300	Ø660	Ø710	Ø800	870	DN125
MIB-502 EL	Ø503	2900	1970	1200	770	2300	Ø660	Ø710	Ø800	870	DN125
MIB-502MS	Ø503	2900	1970	1200	770	2300	Ø660	Ø710	Ø800	870	DN125
MIB-502N	Ø503	2900	1970	1200	770	2300	Ø660	Ø710	Ø800	870	DN125
MIB-502 NEL	Ø503	2900	1970	1200	770	2300	Ø660	Ø710	Ø800	870	DN125
MIB-502 NMS	Ø503	2900	1970	1200	770	2300	Ø660	Ø710	Ø800	870	DN125
MIB-503 EL	Ø523	2900	1970	1200	770	2300	Ø660	Ø710	Ø800	870	DN125
MIB-503MS	Ø523	2900	1970	1200	770	2300	Ø660	Ø710	Ø800	870	DN125
MIB-503N	Ø523	2900	1970	1200	770	2300	Ø660	Ø710	Ø800	870	DN125
MIB-503 NEL	Ø523	2900	1970	1200	770	2300	Ø660	Ø710	Ø800	870	DN125
MIB-503 NMS	Ø523	2900	1970	1200	770	2300	Ø660	Ø710	Ø800	870	DN125
MIB-601 EL	Ø553	2900	1970	1200	770	2300	Ø740	Ø792	Ø860	870	DN125
MIB-601MS	Ø553	2900	1970	1200	770	2300	Ø740	Ø792	Ø860	870	DN125
MIB-601N	Ø553	2900	1970	1200	770	2300	Ø740	Ø792	Ø860	870	DN125
MIB-601 NEL	Ø553	2900	1970	1200	770	2300	Ø740	Ø792	Ø860	870	DN125
MIB-601 NMS	Ø553	2900	1970	1200	770	2300	Ø740	Ø792	Ø860	870	DN125
MIB-602 EL	Ø568	2900	2040	1200	840	2300	Ø740	Ø792	Ø860	870	DN125
MIB-602MS	Ø568	2900	2040	1200	840	2300	Ø740	Ø792	Ø860	870	DN125
MIB-602N	Ø568	2900	2040	1200	840	2300	Ø740	Ø792	Ø860	870	DN125
MIB-602 NEL	Ø568	2900	2040	1200	840	2300	Ø740	Ø792	Ø860	870	DN125
MIB-602 NMS	Ø568	2900	2040	1200	840	2300	Ø740	Ø792	Ø860	870	DN125
MIB-603 EL	Ø588	2900	2040	1200	840	2300	Ø740	Ø792	Ø860	870	DN125
MIB-603MS	Ø588	2900	2040	1200	840	2300	Ø740	Ø792	Ø860	870	DN125
MIB-603N	Ø588	2900	2040	1200	840	2300	Ø740	Ø792	Ø860	870	DN125
MIB-603 NEL	Ø588	2900	2040	1200	840	2300	Ø740	Ø792	Ø860	870	DN125
MIB-603 NMS	Ø588	2900	2040	1200	840	2300	Ø740	Ø792	Ø860	870	DN125

Комплектация и дополнительное оборудование

Оборудование и опции	MIB 301 ME	MIB 301 EL	MIB 302 ME	MIB 302 EL	MIB 351 ME	MIB 351 EL	MIB 352 ME	MIB 352 EL	MIB 353 ME	MIB 353 EL	MIB 401 ME	MIB 401 EL	MIB 402 ME	MIB 402 EL	MIB 403 ME	MIB 403 EL	MIB 451 ME	MIB 451 EL	MIB 452 ME	MIB 452 EL	MIB 453 ME	MIB 453 EL	MIB 501 ME	MIB 501 EL	MIB 502 ME	MIB 502 EL	MIB 503 ME	MIB 503 EL	MIB 601 ME	MIB 601 EL	MIB 602 ME	MIB 602 EL	MIB 603 ME	MIB 603 EL
Вариант электронного модуляционного управления	—	+	—	+	—	+	—	+	—	+	—	+	—	+	—	+	—	+	—	+	—	+	—	+	—	+	—	+	—	+	—	+	—	+
Вариант механического модуляционного управления	+	—	+	—	+	—	+	—	+	—	+	—	+	—	+	—	+	—	+	—	+	—	+	—	+	—	+	—	+	—	+	—	+	—
Управление факелом при помощи фотоэлемента	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
Встроенное пилотное зажигание	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	—	—	—	—	—	—	—	—	—	—	—	—
Пилотная горелка ECOSTAR PAL	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	+	+	+	+	+	+	+	+	+	+	+	+
Газовый вентиль пилотного зажигания	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
Датчик-реле давления воздуха	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
Возможность работы на газе / мазуте/ дизельном топливе / газе-дизельном топливе / газе-мазуте	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
Механическая форсунка распыления под высоким давлением или низким давлением воздуха/пара в продукции, работающей на жидком топливе	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
Возможность работы с горячим воздухом для горения*	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
Разные варианты монтажа	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
Простое обслуживание/крышка для обслуживания без снятия горелки с котла	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
Разные длины жаровой трубы	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция
Возможность управления при помощи BMS или PLC, используя программное обеспечение	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция
Подключение системы регулирования процесса горения O2-CO	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция
Подключение инвертера вентилятора, подающего воздух для горения	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция	—	опция
Станции подготовки топлива (газовая линия/станция мазута/станция дизельного топлива)	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция	опция
Декларация соответствия TSE EN	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
Декларация соответствия СЕ	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+	+
