Газовые горелки

NG LowNox

Модельный ряд газовых горелок NG LowNox с низким объемом выбросов

Техническая информация

Модельный ряд

Маркировка	Мощность, min	Мощность, max	Расход топлива Природный газ, куб.м/ч, min	Расход топлива Природный газ, куб.м/ч, max	Выбросы NOx, мг/кВт•ч	Мощность вентилятора, кВт	Электроподключение
ECO NG LNX 90 G	180.00	900.00	18.76	93.82	80	1.50	3N 400
ECO NG LNX 120 G	250.00	1200.00	44738.00	125.09	80	2.20	3N 400
ECO NG LNX 200 G	470.00	2000.00	48.99	208.48	80	3.00	3N 400
ECO NG LNX 300 G	430.00	3000.00	44.82	312.73	80	4.00	3N 400
ECO NG LNX 400 G	580.00	4000.00	60.46	416.97	80	7.50	3N 400
ECO NG LNX 560 G	798.00	5581.00	85.48	581.78	80	11.00	3N 400
ECO NG LNX 670 G	1150.00	6700.00	119.88	698.42	80	15.00	3N 400
ECO NG LNX 720 G	1200.00	7200.00	125.09	750.55	80	15.00	3N 400
ECO NG LNX 1150 G	3000.00	11500.00	312.73	1198.79	80	22.00	3N 400

График рабочего диапазона

Особенности и преимущества

Газовые горелки Ecostar NG LowNOx соответствуют 3-му классу стандартами EN 676:2020 по объему эмиссии NOx и CO
Горелка может быть установлена в камеру любого типа в соответствии со стандартами EN 303
Оснащена электронной модуляцией с обширным диапазоном регулирования тепловой мощности
Коэффициент модуляции 1:6
Корпус из высокакачественного литого алюминия
Вентилятор центробежного типа обеспечивает высокую отдачу, низкое энергопотребление и низкий уровень шума благодаря высокоэффективным загнутым назад лопаткам
Конструкция горелки предусматривает возможность снятия головы сгорания без демонтажа горелки с котла благодаря системе крепления на петлях
Имеется встроенное устройство контроля утечек газа
Контроль пламени осуществляется с помощью электрода ионизации

Плавное регулирование подачи воздуха и производительности осуществляется благодаря электрическому сервоприводу
Голова сгорания изготовлена из нержавеющей стали, оснащена турбулизатором
Трехфазный двигатель вентилятора
Удобный для пользователя пульт управления с индикацией статуса работы и неисправностей
Электронный контроллер с индикацией кода ошибки и неисправности в соответствии со стандартом EN 298:2012
Возможность интеграции с системой регулирования CO/O2 (trim), которая может быть поставлена дополнительно
Подключение газовой линии для диагностики неисправностей
Возможность подключения микроамперметра на кабель электрода ионизации
Класс защиты IP 54

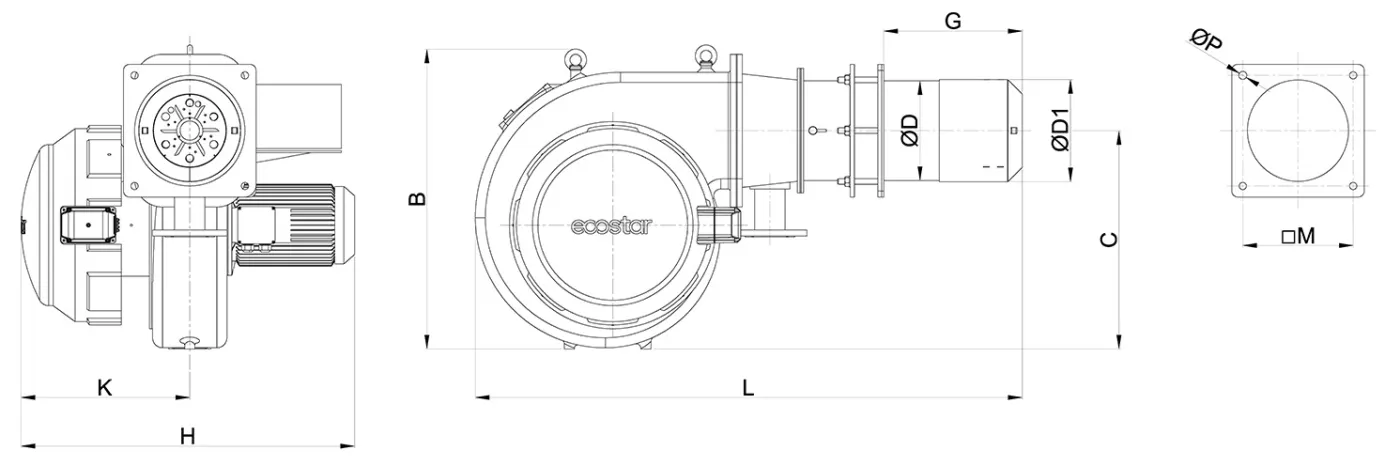

Размеры

Модельный ряд	L	Gmin	Gmax	H	K	B	C	ØP	M	ØD	ØD1
ECO NG LNX 90 G	1330	175	390	790	400	675	510	18	275	218	226
ECO NG LNX 120 G	1330	175	390	790	400	675	510	18	275	218	226
ECO NG LNX 200 G	1450	200	400	850	430	760	550	18	275	248	254
ECO NG LNX 300 G	1600	240	550	1000	500	780	550	22	335	302	310
ECO NG LNX 400 G	1850	210	590	1150	620	875	610	22	400	358	367
ECO NG LNX 560 G	Информация предоставляется по запросу
ECO NG LNX 670 G	Информация предоставляется по запросу
ECO NG LNX 720 G	Информация предоставляется по запросу
ECO NG LNX 1150 G	Информация предоставляется по запросу

Комплектация и дополнительное оборудование

Оборудование и опции	ECO NG LNX 90 G	ECO NG LNX 560 G
Форма управления	модуляционная
Электронная модуляция	+
Регулирование подачи воздуха	сервопривод
Регулирование подачи топлива	сервопривод
Газовый вентиль	+
Зажигание	прямое
Минимальный датчик — реле давления газа	+
Максимальный датчик — реле давления газа	опция
Контроль утечки газа	опция
Датчик-реле давления воздуха	+
Глушитель на заборе воздуха (CTP)	+
Управление факелом	ионизация
УФ управление факелом	опция
Корпус с петлями для обслуживания	+
Подвижное удлинение жаровой трубы	+	-
Подключение к системе регулирования процесса горения O2-CO	опция
Подключение инвертера вентилятора, подающего воздух для горения	опция
Станции подготовки топлива (газовая линия)	опция
Соответствие TS EN 676+A2 и 2016/426/EC GAR	+
Класс электрозащиты	IP54
